Activity Diagram

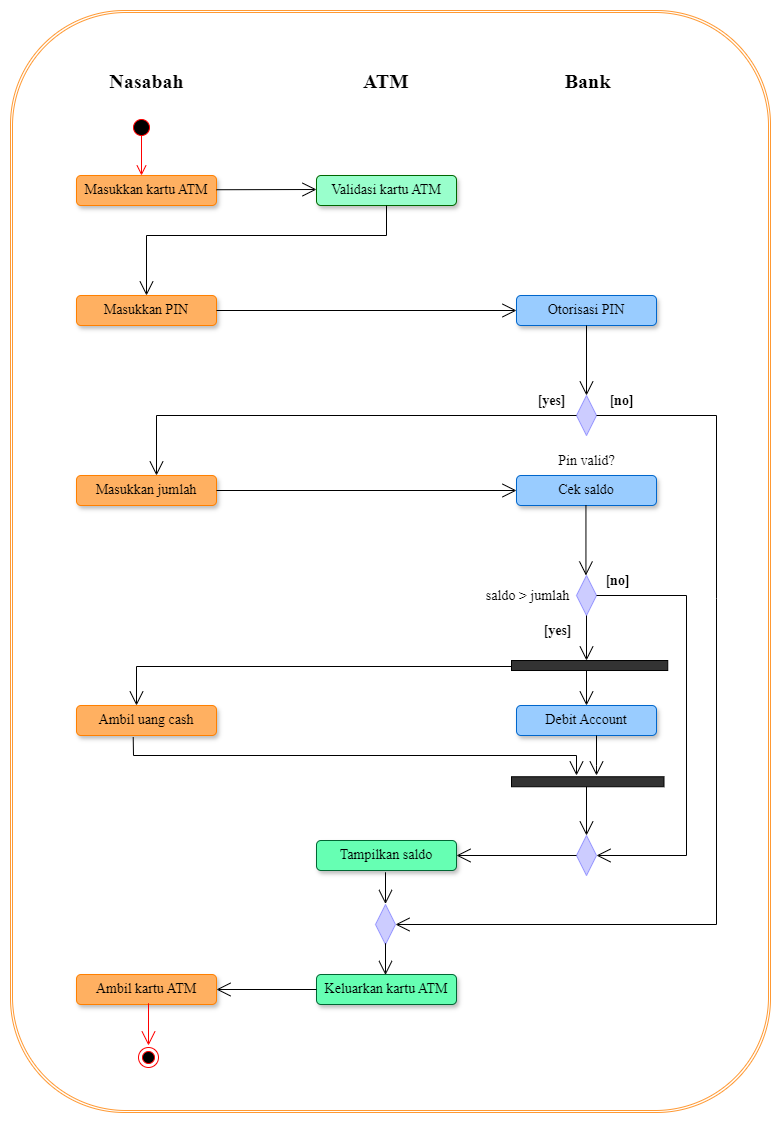

Contoh Skenario - Sistem Tarik Tunai ATM

1. Swimlane terbagi menjadi 3 (nasabah, ATM dan bank).
2. Nasabah memasukkan kartu ATM, lalu ATM akan memvalidasi kartu.
3. Setelah itu nasabah akan memasukkan PIN dan akan diotorisasi PIN oleh pihak Bank.
4. Apabila PIN tidak valid maka mesin ATM akan mengeluarkan kartu ATM nasabah tersebut, namun jika PIN valid maka nasabah akan memasukkan jumlah uang yang akan ditarik/diambil, setelah itu bank akan melakukan pengencekan pada saldo nasabah.
5. Jika saldo kurang dari jumlah uang yang akan ditarik maka pihak bank akan melakukan transaksi debet pada akun nasabah dan nasabah dapat mengambil uang cash.
6. Kemudian ATM akan menampilkan saldo terakhir lalu mengeluarkan kartu ATM, dan nasabah mengambil kartu ATM.
